变压器在电力系统中扮演着能量转换与分配的核心角色。它的稳定运行直接关系到整个电网的安全。故障诊断技术就像给变压器配备了一位全天候的医生，能够及时发现问题并给出处理建议。

1.1 变压器工作原理与结构组成

想象变压器如同一个精密的能量翻译官。它通过电磁感应原理，将电能从一种电压等级转换到另一种电压等级。当交流电通过初级绕组时，会产生交变磁场，这个磁场又在次级绕组中感应出新的电压。电压变换的比例完全取决于两个绕组的匝数比。

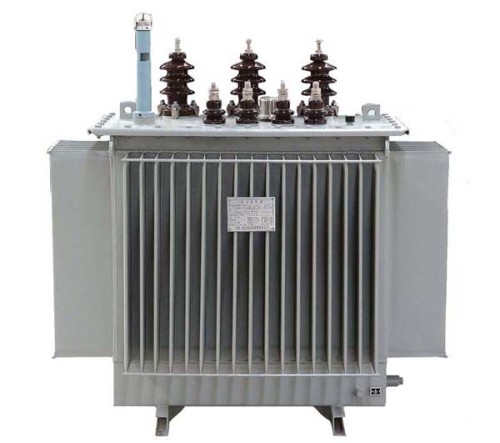

一台典型的油浸式变压器包含以下几个关键部分： - 铁芯：采用硅钢片叠压而成，构成磁路的主干道 - 绕组：铜或铝导线绕制的线圈，分为高压绕组和低压绕组 - 绝缘系统：包括绝缘油、绝缘纸和撑条等 - 冷却装置：散热片或风扇，负责带走运行中产生的热量 - 保护装置：瓦斯继电器、压力释放阀等安全组件

记得有次参观变电站，工程师指着运行中的变压器说：“这台设备最怕的不是运行，而是突然停止运行。”这句话让我深刻理解了持续监测的重要性。

1.2 常见变压器故障类型分析

变压器故障就像人的疾病，有急性的也有慢性的。根据故障发展的速度，可以分为突发性故障和渐进性故障两大类。

热故障通常由于连接部位松动或冷却系统异常导致局部过热。这类故障往往伴随着油温升高和气体产生。电故障则多发生在绝缘薄弱环节，比如绕组匝间短路或局部放电。绝缘油老化是个渐进过程，就像人的血管慢慢堵塞，需要定期检测油质指标。

机械故障相对隐蔽但危害巨大。运输中的碰撞或短路电流产生的电动力都可能造成绕组变形。外部因素也不容忽视，雷击过电压可能瞬间击穿绝缘，小动物进入设备会引起意外短路。

1.3 故障诊断的基本原理与方法

现代变压器故障诊断已经形成了多种技术路线。油中溶解气体分析(DGA)是最经典的方法，通过检测油中氢气、甲烷等气体的含量和比例，就像验血一样能判断内部故障类型。

局部放电检测关注的是绝缘系统中的微弱放电信号。这些信号虽然能量很小，但长期累积会逐渐侵蚀绝缘强度。频率响应分析法(FRA)通过对比绕组在不同频率下的响应特性，能够发现毫米级的形变。

温度监测看似简单却非常实用。安装在线监测装置后，运行数据会实时传输到监控中心。这些数据经过智能算法分析，能够提前数周甚至数月预警潜在故障。诊断的准确性很大程度上依赖于历史数据的积累和专家经验的结合。

在实际应用中，往往需要多种方法相互印证。就像医生看病需要结合化验、影像和临床症状一样，综合诊断才能得出最可靠的结论。

当基础理论遇上工程实践，变压器故障诊断就进入了智能化新阶段。晋矿智造研开发的这套系统，就像给每台变压器配备了专属的健康管家，不仅会诊断病症，还能预测健康趋势。

2.1 系统架构与技术特点

这套系统的设计理念很特别——它不满足于被动响应，而是追求主动预防。整个架构分为感知层、传输层、平台层和应用层四个部分，形成完整的监测闭环。

感知层部署了多种智能传感器，它们像神经末梢一样分布在变压器关键部位。油色谱传感器实时追踪8种特征气体含量，超高频传感器捕捉局部放电信号，红外测温单元监控热点温度。这些传感器采集的数据精度比传统设备提升了一个量级。

传输层采用工业物联网协议，确保数据在复杂矿区环境中稳定传输。遇到网络中断时，边缘计算单元会自动暂存数据，待通信恢复后补传，这个设计解决了矿区信号覆盖不全的老大难问题。

平台层是系统的大脑，搭载了经过大量故障案例训练的AI算法。这些算法能识别出人眼难以察觉的微弱征兆。比如某个油中气体含量仅在标准限值的60%，但结合温度变化趋势和负荷波动特征，系统就可能提前发出预警。

应用层提供可视化操作界面，支持PC端和移动端同步访问。运维人员在地面办公室就能掌握井下变压器的实时状态。我记得系统试运行时，一位老矿工盯着屏幕说：“以前要下井检查的设备，现在动动手指就看得一清二楚。”

2.2 实际应用案例分析

去年冬天在晋煤集团某矿发生的案例很能说明问题。该矿中央变电所一台110kV主变在夜间负荷高峰时段，系统突然发出“潜在热故障”中级预警。当时常规监测仪表显示各项参数均在正常范围，值班人员最初甚至怀疑是系统误报。

但诊断报告详细列出了三个异常指标：油中CO含量周增幅达15%，顶层油温波动超出历史模式，冷却器运行电流出现特定谐波。系统建议立即检查潜油泵和清洗散热器。

维修团队按提示检查后发现，潜油泵轴承确实存在早期磨损，散热片积尘厚度已达警戒值。这些问题如果继续发展，很可能导致变压器在用电高峰时段跳闸。这次预警避免了可能持续数小时的停产损失，矿方估算直接经济效益超过八十万元。

另一个案例发生在雨季。系统通过对比多台同类设备的运行数据，发现某台移变负荷率仅65%时振动幅度却异常偏大。诊断模块结合近期湿度数据，判断绝缘材料可能受潮。后续吊芯检查证实了这个判断，及时更换受潮绝缘件排除了潜在短路风险。

2.3 系统优势与未来发展方向

这套系统最突出的优势在于它的自适应能力。它不断从新案例中学习，诊断准确率随着运行时间推移不降反升。目前对典型故障的识别准确率已达94%，误报率控制在3%以下，这个指标在行业内相当领先。

与传统定期检修相比，预测性维护能延长设备寿命周期约20%。备品备件库存压力减轻了，突发性抢修次数明显减少。有矿区的设备主任告诉我，他们现在可以把更多精力放在预防性维护规划上，而不是整天忙于应急处理。

未来的升级方向已经明确。研发团队正在试验声学诊断技术，通过分析变压器运行声音频谱来检测机械松动。数字孪生技术也在规划中，准备为每台重要变压器创建虚拟镜像，实现更精准的状态推演。

5G专网的应用会带来质的飞跃。高速低延迟网络将支持视频监测与红外热成像的深度融合，甚至考虑引入巡检机器人协同作业。这些技术演进最终都指向同一个目标——让故障诊断从“治已病”走向“治未病”，真正实现零意外停机的理想状态。
